U1000 R2V : 600/1000 Volt
1 conducteur
2 conducteurs
3 conducteurs
4 conducteurs
5 conducteurs
3 conducteurs + 1 Réduit

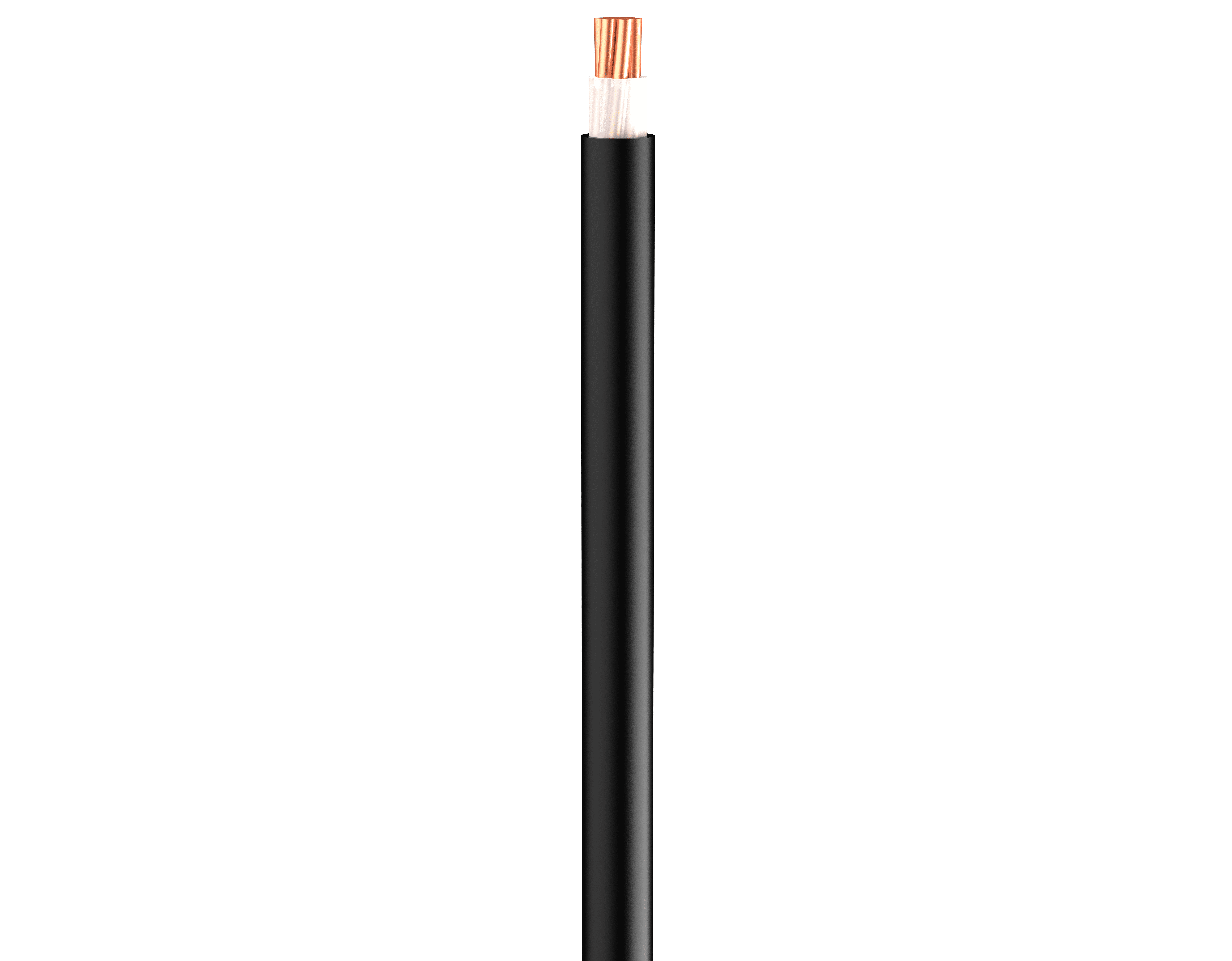

1 Conducteur en cuivre rigide câblé (multibrins) avec une isolation en Polyéthylène Réticulé (XLPE) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 1x : Translucide ou noir, selon la demande |
| Exemple de marquage | BEST CABLE 1X25mm² U1000 R2V CEI 60502-1 2024 Métrage |
| Sections nominales | 1 × 6 mm²1 × 10 mm²1 × 16 mm²1 × 25 mm²1 × 35 mm²1 × 50 mm²1 × 70 mm²1 × 95 mm²1 × 120 mm²1 × 150 mm²1 × 185 mm²1 × 240 mm²1 × 300 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
2 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polyéthylène Réticulé (XLPE) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 2x : Rouge - Bleu |
| Exemple de marquage | BEST CABLE 2X16mm² U1000 R2V CEI 60502-1 2024 Métrage |
| Sections nominales | 2 × 1.5 mm²2 × 2.5 mm²2 × 4 mm²2 × 6 mm²2 × 10 mm²2 × 16 mm²2 × 25 mm²2 × 35 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

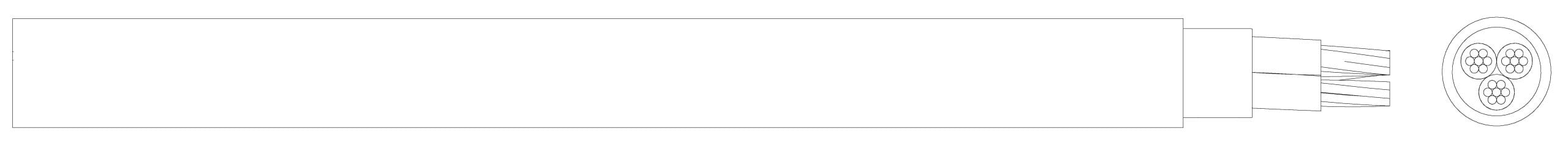

3 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polyéthylène Réticulé (XLPE) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 3x : Rouge - Bleu - Jaune |
| Exemple de marquage | BEST CABLE 3X50mm² U1000 R2V CEI 60502-1 2024 Métrage |
| Sections nominales | 3 × 1.5 mm²3 × 2.5 mm²3 × 4 mm²3 × 6 mm²3 × 10 mm²3 × 6 mm²3 × 25 mm²3 × 35 mm²3 × 50 mm²3 × 70 mm²3 × 95 mm²3 × 120 mm²3 × 150 mm²3 × 185 mm²3 × 240 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

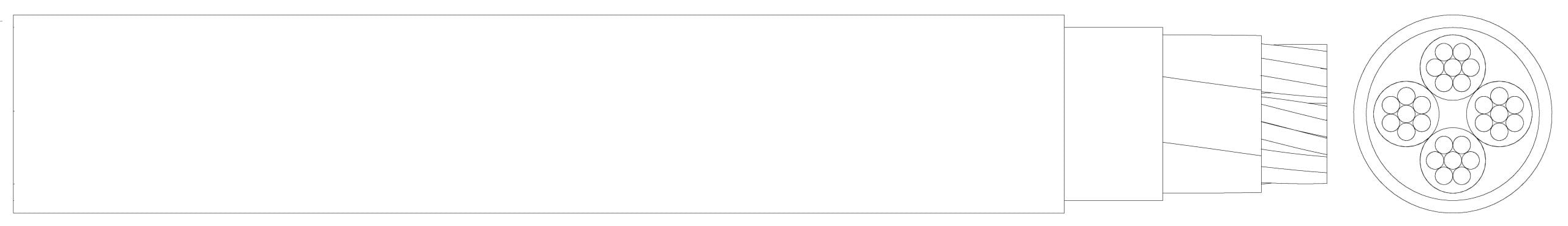

4 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polyéthylène Réticulé (XLPE) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 4x : Rouge - Bleu - Jaune - Noir |
| Exemple de marquage | BEST CABLE 4X50mm² U1000 R2V CEI 60502-1 2024 Métrage |
| Sections nominales | 4 × 1.5 mm²4 × 2.5 mm²4 × 4 mm²4 × 6 mm²4 × 10 mm²4 × 16 mm²4 × 25 mm²4 × 35 mm²4 × 50 mm²4 × 70 mm²4 × 95 mm²4 × 120 mm²4 × 150 mm²4 × 185 mm²4 × 240 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

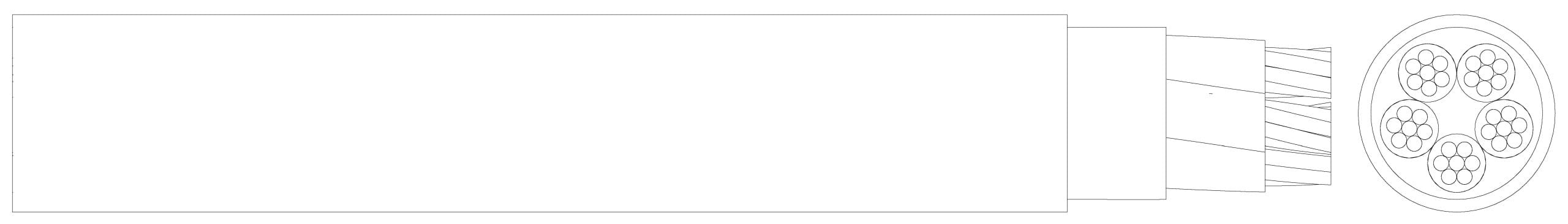

5 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polyéthylène Réticulé (XLPE) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 5x : Rouge - Bleu - Jaune - Noir - Gris |
| Exemple de marquage | BEST CABLE 5X10mm² U1000 R2V CEI 60502-1 2024 Métrage |
| Sections nominales | 5 × 1.5 mm²5 × 2.5 mm²5 × 4 mm²5 × 6 mm²5 × 10 mm²5 × 16 mm²5 × 25 mm²5 × 35 mm²5 × 50 mm²5 × 70 mm²5 × 95 mm²5 × 120 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
3 Conducteurs en cuivre rigide câblé (multibrins) de section égale, isolés en XLPE, et 1 Conducteur de section réduite en cuivre rigide câblé (multibrins), le tout gainé en PVC.
| Couleurs des phases | 3x + 1x : Noir - Gris - Marron + Jaune/Vert |
| Exemple de marquage | BEST CABLE 3X95+50 mm² U1000 R2V CEI 60502-1 2024 Métrage |
| Sections nominales | 3 × 10+6 mm²3 × 16+10 mm²3 × 25+16 mm²3 × 35+16 mm²3 × 50+25 mm²3 × 70+35 mm²3 × 95+50 mm²3 × 120+70 mm²3 × 150+70 mm²3 × 185+95 mm²3 × 240+120 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
Caractéristiques
de construction
Caractéristiques
électriques
Caractéristiques
thermiques
Domaines
d’application
| Nature de l’âme | Cuivre rigide câblé - Classe 2 |
| Isolation | Polyéthylène Réticulé - XLPE |
| Gaine externe | Polychlorure de vinyle (PVC) |
| Bourrage | Polychlorure de vinyle (PVC) - BLANC (sauf pour les monoconducteurs) |
| Forme du câble | Circulaire ⭕ |
| Rayon de courbure minimum | ρ = 6 fois le diamètre Ø extérieur du câble. En cours de pose, il convient de doubler cette valeur. |
| Type | Basse tension (BT) |
| Tension nominale | 600/1000 Volt |
| Température maximale en régime permanent | 90 °C |
| Température maximale en court-circuit | 250 °C |
| Température d’utilisation | -10°C à +60°C |
| Comportement au feu | C2 : Non propagateur de la flamme. |
Mode de pose
Ces câbles peuvent être posés sur chemins de câbles, sur tablettes, à l'intérieur de caniveaux ou fixés aux parois.
