U1000 ARVFV : 600/1000 Volt

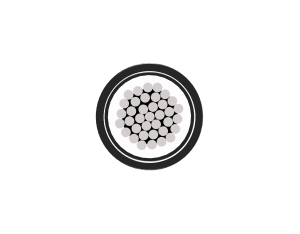

1 conducteur
2 conducteurs
3 conducteurs
4 conducteurs
5 conducteurs
3 conducteurs + 1 Réduit

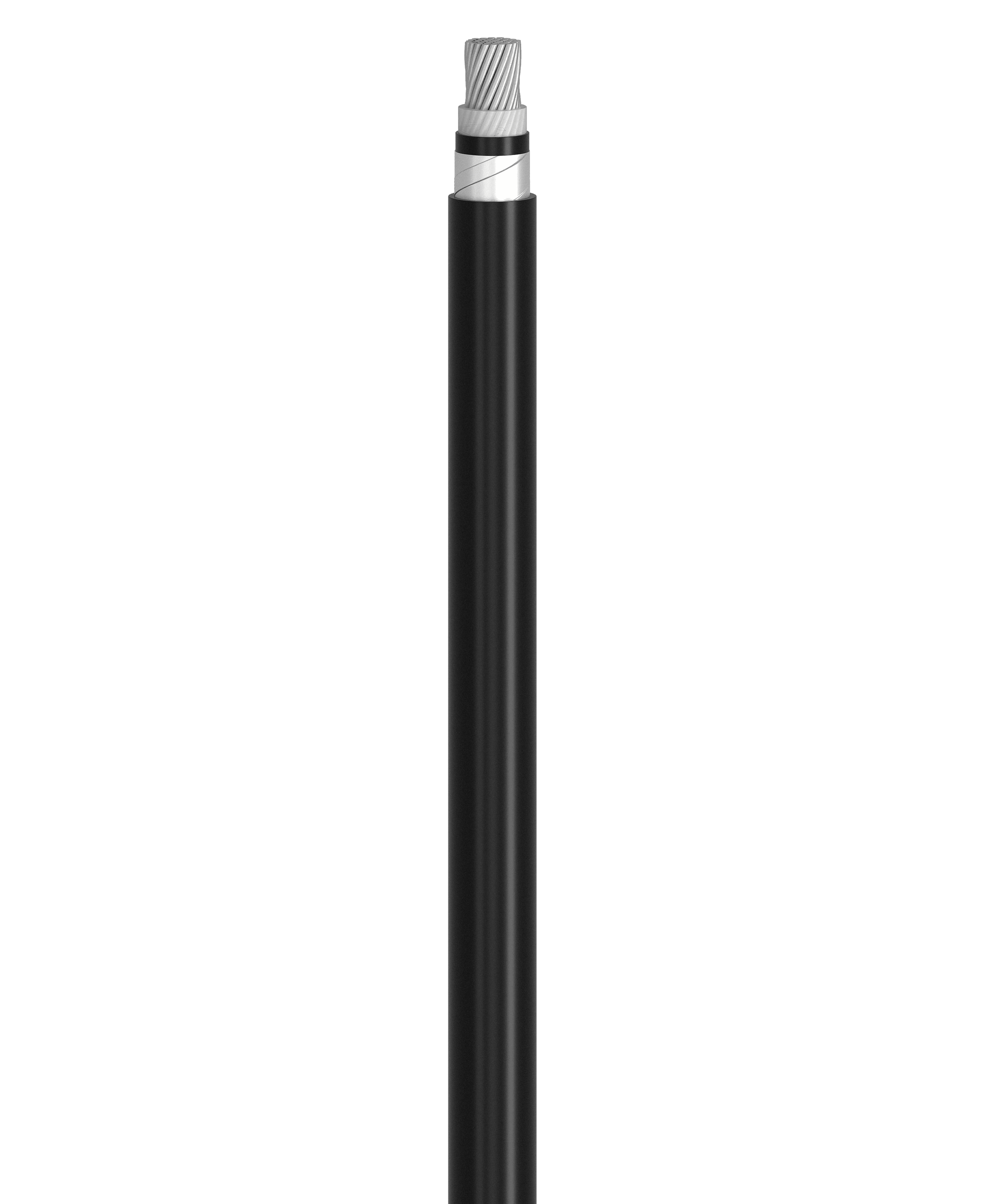

1 conducteur en Aluminium - Classe 2 (multibrins), isolés en Polyéthylène Réticulé (XLPE), avec une gaine d'étanchéité en Polychlorure de Vinyle (PVC) noir. Le câble est protégé par deux rubans en acier galvanisé, et recouvert d'une gaine externe en Polychlorure de Vinyle (PVC) noir.
| Couleurs des phases | 1x : Translucide ou noir, selon la demande |
| Exemple de marquage | BEST CABLE 1X25mm² U1000 ARVFV CEI 60502-1 2024 Métrage |
| Sections nominales | 1 × 25 mm²1 × 35 mm²1 × 50 mm²1 × 70 mm²1 × 95 mm²1 × 120 mm²1 × 150 mm²1 × 185 mm²1 × 240 mm²1 × 300 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502-1 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

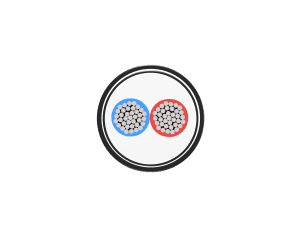

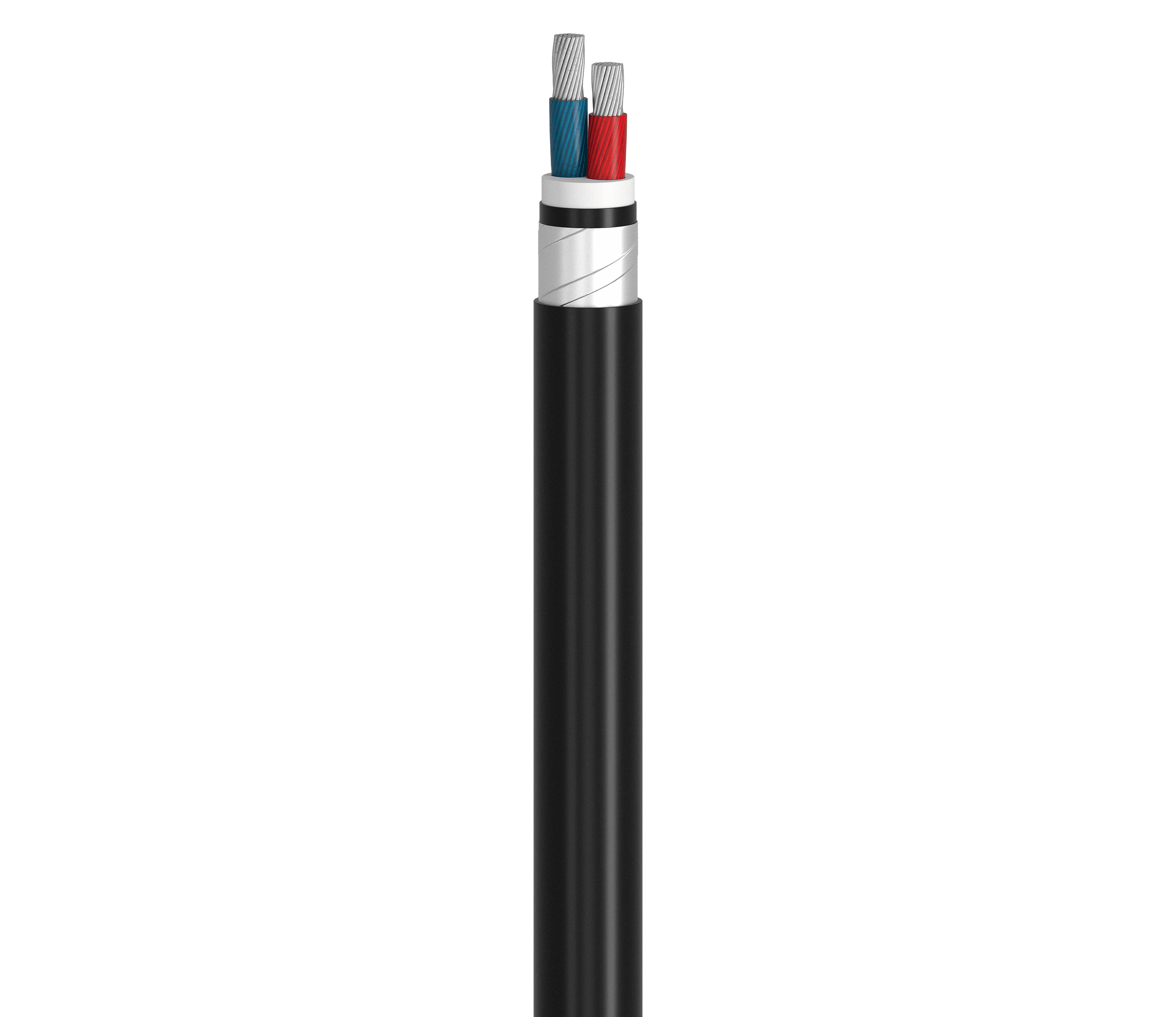

2 conducteur en Aluminium - Classe 2 (multibrins), isolés en Polyéthylène Réticulé (XLPE), avec une gaine d'étanchéité en Polychlorure de Vinyle (PVC) noir. Le câble est protégé par deux rubans en acier galvanisé, et recouvert d'une gaine externe en Polychlorure de Vinyle (PVC) noir.
| Couleurs des phases | 2x : Marron - Bleu |
| Exemple de marquage | BEST CABLE 2X16mm² U1000 ARVFV CEI 60502-1 2024 Métrage |
| Sections nominales | 2 × 16 mm²2 × 25 mm²2 × 35 mm²2 × 50 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502-1 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

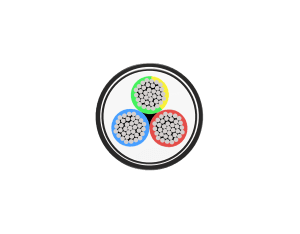

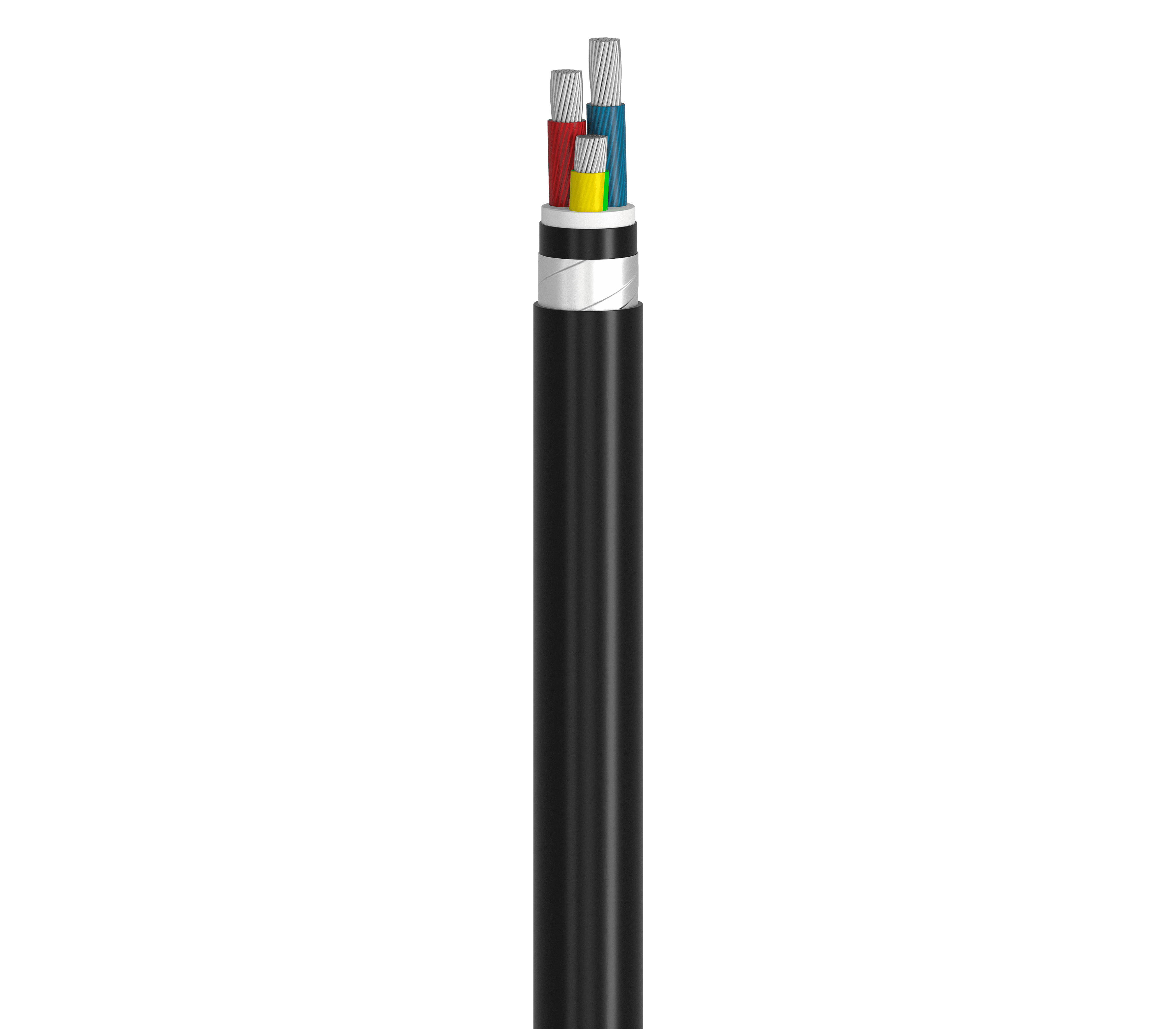

3 conducteur en Aluminium - Classe 2 (multibrins), isolés en Polyéthylène Réticulé (XLPE), avec une gaine d'étanchéité en Polychlorure de Vinyle (PVC) noir. Le câble est protégé par deux rubans en acier galvanisé, et recouvert d'une gaine externe en Polychlorure de Vinyle (PVC) noir.
| Couleurs des phases | 3x : Marron - Bleu - Vert/Jaune |
| Exemple de marquage | BEST CABLE 3X50mm² U1000 ARVFV CEI 60502-1 2024 Métrage |
| Sections nominales | 3 × 16 mm²3 × 25 mm²3 × 35 mm²3 × 50 mm²3 × 70 mm²3 × 95 mm²3 × 120 mm²3 × 150 mm²3 × 185 mm²3 × 240 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502-1 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

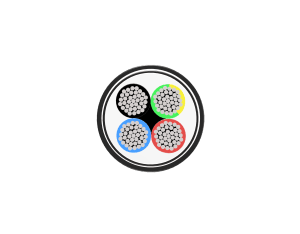

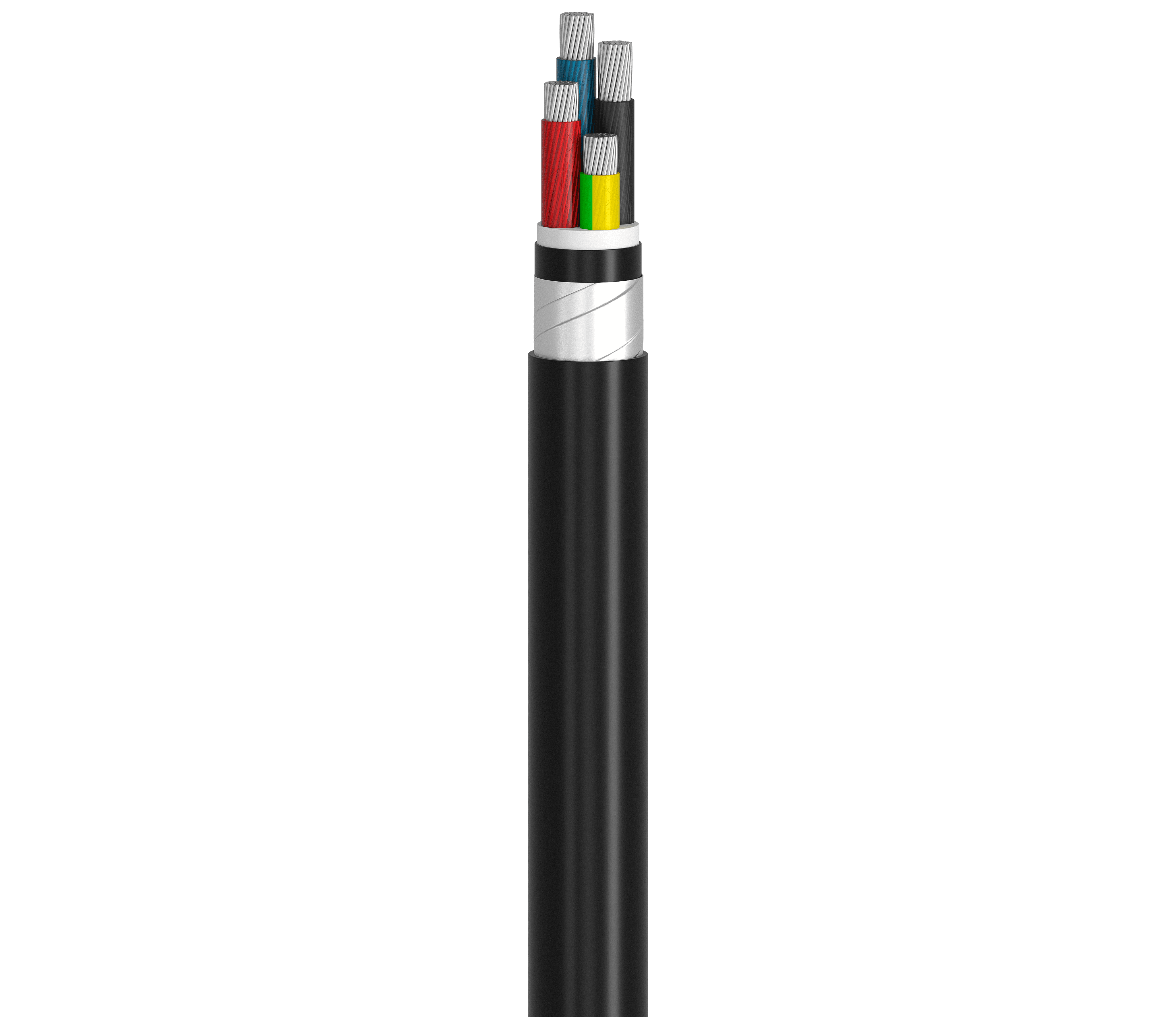

4 conducteur en Aluminium - Classe 2 (multibrins), isolés en Polyéthylène Réticulé (XLPE), avec une gaine d'étanchéité en Polychlorure de Vinyle (PVC) noir. Le câble est protégé par deux rubans en acier galvanisé, et recouvert d'une gaine externe en Polychlorure de Vinyle (PVC) noir.
| Couleurs des phases | 4x : Marron - Gris - Noir - Vert/Jaune |
| Exemple de marquage | BEST CABLE 4X50mm² U1000 ARVFV CEI 60502-1 2024 Métrage |
| Sections nominales | 4 × 16 mm²4 × 25 mm²4 × 35 mm²4 × 50 mm²4 × 70 mm²4 × 95 mm²4 × 120 mm²4 × 150 mm²4 × 185 mm²4 × 240 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502-1 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

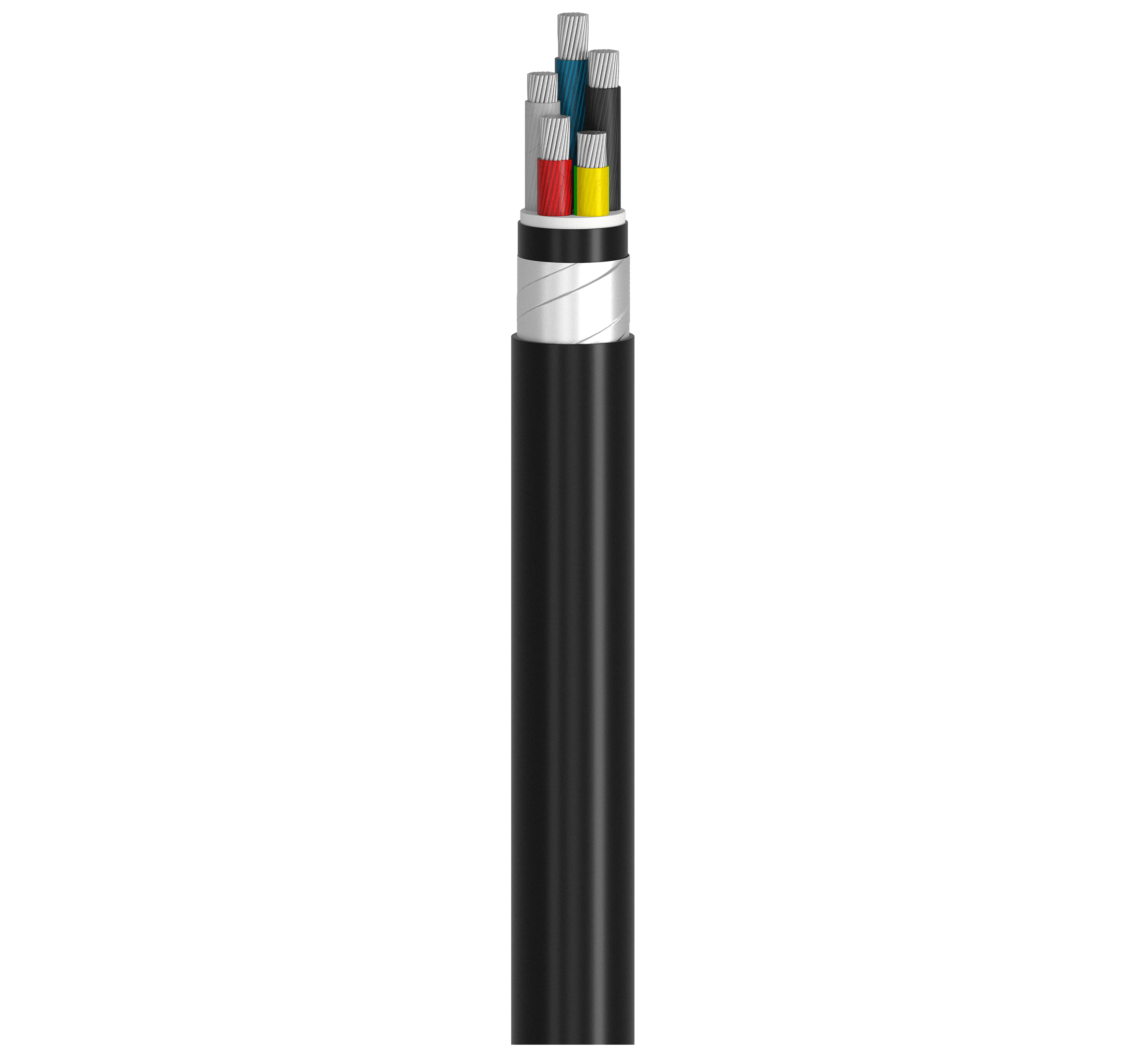

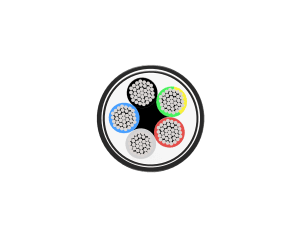

5 conducteur en Aluminium - Classe 2 (multibrins), isolés en Polyéthylène Réticulé (XLPE), avec une gaine d'étanchéité en Polychlorure de Vinyle (PVC) noir. Le câble est protégé par deux rubans en acier galvanisé, et recouvert d'une gaine externe en Polychlorure de Vinyle (PVC) noir.
| Couleurs des phases | 5x : Marron - Gris - Noir - Bleu - Vert/Jaune |
| Exemple de marquage | BEST CABLE 5X10mm² U1000 ARVFV CEI 60502-1 2024 Métrage |
| Sections nominales | 5 × 16 mm²5 × 25 mm²5 × 35 mm²5 × 50 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502-1 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

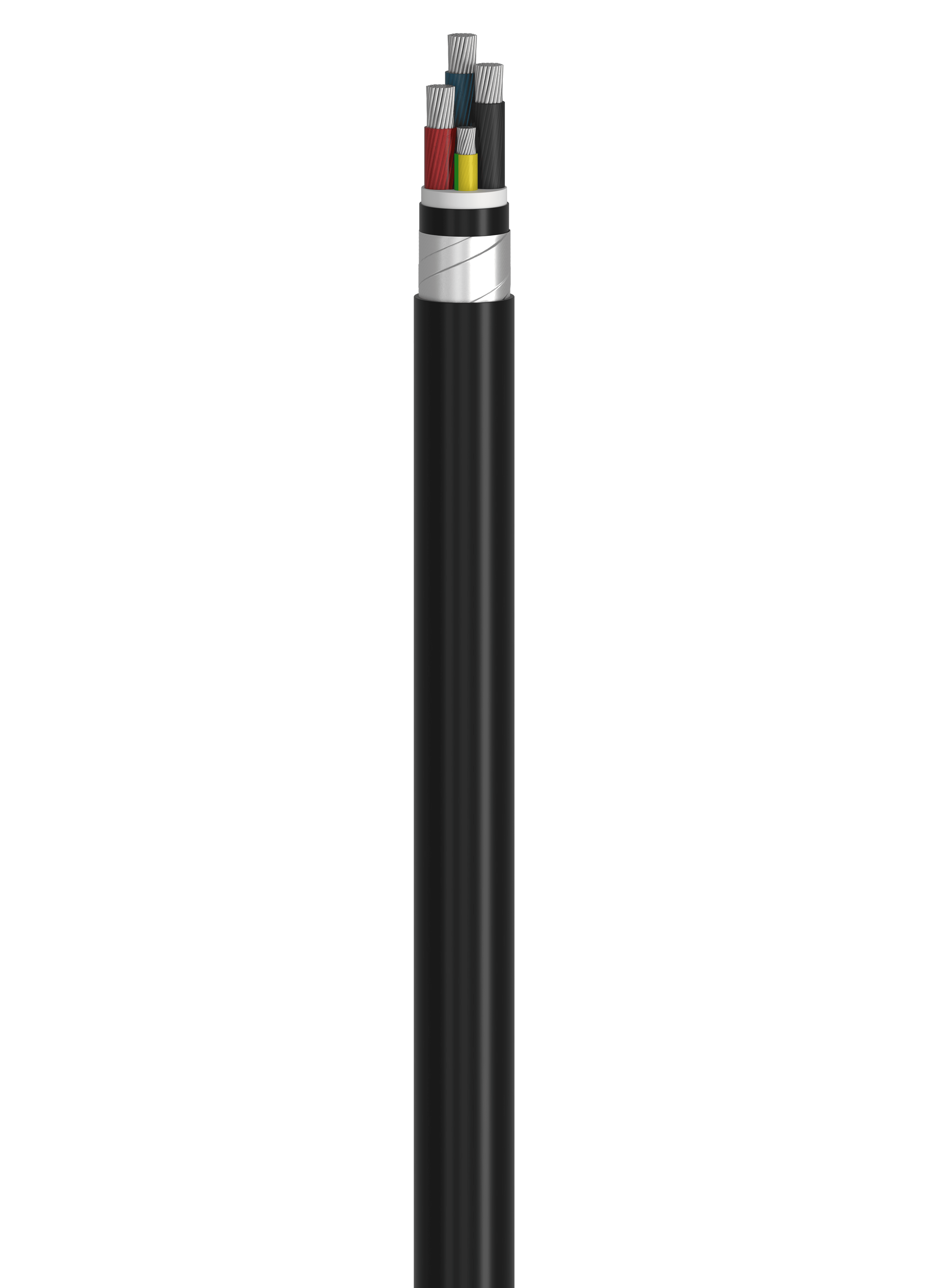

3 conducteurs en Aluminium - Classe 2 (multibrins), isolés en Polyéthylène Réticulé (XLPE), et 1 conducteur de section réduite en Aluminium - Classe 2 (multibrins). Le tout est gainé d'une gaine d'étanchéité en Polychlorure de Vinyle (PVC) noir, protégé par deux rubans en acier galvanisé, puis recouvert d'une gaine externe en Polychlorure de Vinyle (PVC) noir.
| Couleurs des phases | 3x + 1x : Marron - Gris - Noir - Vert/Jaune |
| Exemple de marquage | BEST CABLE 3X150+70 mm² U1000 ARVFV CEI 60502-1 2024 Métrage |
| Sections nominales | 3 × 25+16 mm²3 × 35+16 mm²3 × 50+25 mm²3 × 70+35 mm²3 × 95+50 mm²3 × 120+70 mm²3 × 150+70 mm²3 × 185+95 mm²3 × 240+120 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60502-1 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
Caractéristiques
de construction
Caractéristiques
électriques
Caractéristiques
thermiques
Domaines
d’application
| Nature de l’âme | Aluminium - Classe 2 |
| Isolation | Polyéthylène Réticulé - XLPE |
| Gaine externe | Polychlorure de vinyle (PVC) |
| Gaine de séparation (d’étanchéité) | Polychlorure de vinyle (PVC) - NOIR |
| Armure métallique | Deux rubans en acier galvanisé |
| Bourrage | Polychlorure de vinyle (PVC) - BLANC (sauf pour les monoconducteurs) |
| Forme du câble | Circulaire ⭕ |
| Rayon de courbure minimum | ρ = 8 fois le diamètre extérieur du cable. |
| Type | Basse tension (BT) |
| Tension nominale | 600/1000 Volt |
| Température maximale en régime permanent | 90 °C |
| Température maximale en court-circuit | 250 °C |
| Température d’utilisation | -10°C à +60°C |
| Comportement au feu | C2 : Non propagateur de la flamme. |
Mode de pose
Enterré directement dans le sol ou à l'extérieur, sur des chemins de câbles, dans des conduits ou fixé aux murs.
