H07V-R : 450/750 Volt
1 conducteur

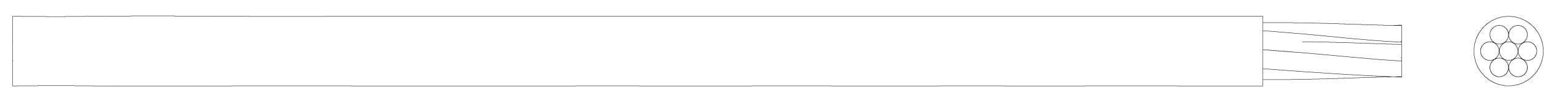

1 Conducteur en cuivre rigide classe 2 (multibrins) avec une isolation en Polychlorure de Vinyle (PVC).
| Couleurs des phases | Jaune & Vert • Rouge • Bleu • Noir • Marron • Jaune Autres couleurs disponibles sur demande. |
| Exemple de marquage | BEST CABLE 1X120 MM² H07V-R 450/750V CEI 60227 2024 Métrage |
| Sections nominales | 1 × 1.5 mm²1 × 2.5 mm²1 × 4 mm²1 × 6 mm²1 × 10 mm²1 × 16 mm²1 × 25 mm²1 × 35 mm²1 × 50 mm²1 × 70 mm²1 × 95 mm²1 × 120 mm²1 × 150 mm²1 × 185 mm²1 × 240 mm²1 × 300 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
Caractéristiques
de construction
Caractéristiques
électriques
Caractéristiques
thermiques
Domaines
d’application
| Nature de l’âme | Cuivre rigide câblé - Classe 2 |
| Isolation | Polychlorure de vinyle - PVC/C |
| Gaine externe | ✖ |
| Bourrage | ✖ |
| Forme du câble | Circulaire ⭕ |
| Rayon de courbure minimum | ρ = 5 fois le diamètre Ø extérieur du câble. En cours de pose, il convient de doubler cette valeur. |
| Type | Basse tension (BT) |
| Tension nominale | 450/750 Volt |
| Température maximale en régime permanent | 70 °C |
| Température maximale en court-circuit | 160 °C |
| Température d’utilisation | -10°C à +60°C |
| Comportement au feu | C2 : Non propagateur de la flamme. |
Ces fils sont destinés à la réalisation d'installations fixes en logements, locaux et bureaux, tableaux électriques de contrôle et éclairage domestique et industriel.
Mode de pose
À l'air libre, sur un support isolant, sous une moulure, dans un tube, un fourreau, une plinthe..., dans des locaux secs.
