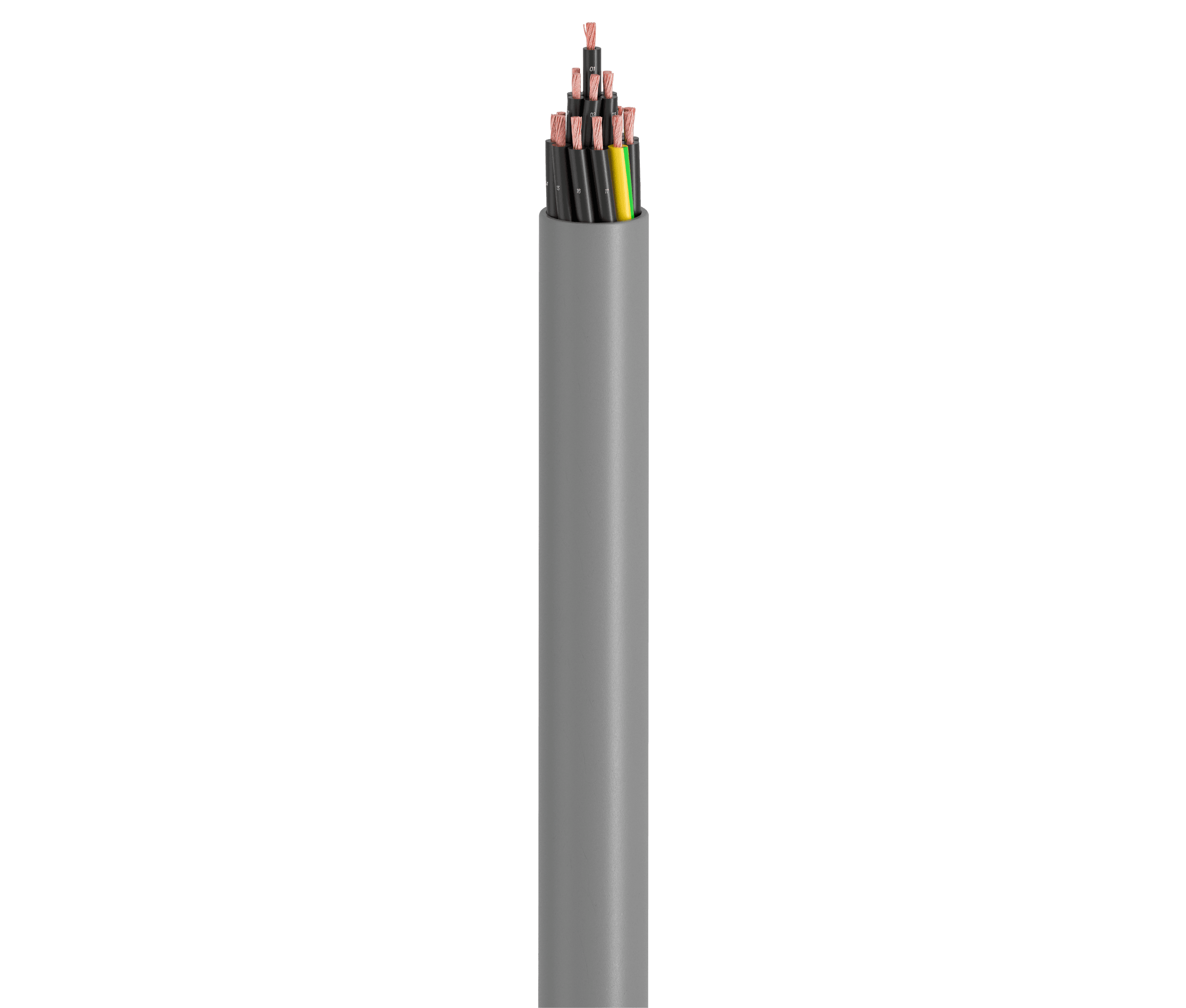

H05VV5-F : 300/500 Volt
2 à 60 conducteurs
Câbles multiconducteurs en cuivre étamé souple de classe 5, avec une isolation en Polychlorure de Vinyle (PVC) type TI 2 et une gaine extérieure en Polychlorure de Vinyle (PVC) type TM-5, résistants aux huiles.
| Couleurs des phases | Les phases : conducteurs noirs numérotés. Le conducteur de terre : jaune et verte. |
| Exemple de marquage | BEST CABLE 60X1 mm² H05VV5-F EN 50525-2-51 année métrage |
| Sections nominales | 0.50 mm²0.75 mm²1 mm²1.5 mm²2.5 mm² |
NORMES DE PRODUIT
CEI 60228 & EN 50525-2-51 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
Caractéristiques
de construction
Caractéristiques
électriques
Caractéristiques
thermiques
Domaines
d’application
| Nature de l’âme | Cuivre souple étamé - Classe 5 |
| Isolation | Polychlorure de Vinyle - PVC type TI 2 |
| Gaine externe | Polychlorure de Vinyle résistant aux huiles - PVC type TM5 |
| Bourrage | ✖ |
| Forme du câble | Circulaire ⭕ |
| Rayon de courbure minimum | ρ = 4 fois le diamètre Ø extérieur du câble |
| Type | Basse tension (BT) |
| Tension nominale | 300/500 Volt |
| Température maximale en régime permanent | 70°C |
| Température maximale en court-circuit | 150°C |
| Température d’utilisation | -40°C à 70°C |
| Comportement au feu | C2 : Non propagateur de la flamme. |
Ces câbles sont recommandés pour une utilisation en intérieur, notamment pour les applications mobiles, la signalisation et le raccordement de machines-outils. Leur gaine offre une excellente résistance à l'abrasion, à l'humidité, aux chocs ainsi qu'aux huiles minérales couramment utilisées.
Mode de pose
Le câble H05VV5-F peut être posé en intérieur, en chemin de câbles, en goulotte ou sur supports fixes. Il convient aux applications mobiles tout en évitant les contraintes mécaniques excessives. La pose enterrée et l’immersion prolongée doivent être évitées.
