H05VV-R : 300/500 Volt
2 conducteurs
3 conducteurs
4 conducteurs
5 conducteurs

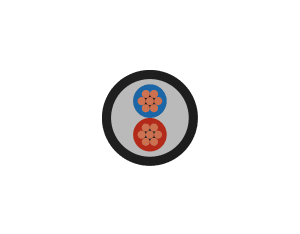

2 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 2x : Rouge - Bleu |
| Exemple de marquage | BEST CABLE 2X16mm² H05VV-R 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 2 × 1.5 mm²2 × 2.5 mm²2 × 4 mm²2 × 6 mm²2 × 10 mm²2 × 16 mm²2 × 25 mm²2 × 35 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
3 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 3x : Rouge - Bleu - Jaune |
| Exemple de marquage | BEST CABLE 3X16mm² H05VV-R 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 3 × 1.5 mm²3 × 2.5 mm²3 × 4 mm²3 × 6 mm²3 × 10 mm²3 × 16 mm²3 × 25 mm²3 × 35 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
4 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 4x : Rouge - Bleu - Jaune - Noir |
| Exemple de marquage | BEST CABLE 4X16mm² H05VV-R 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 4 × 1.5 mm²4 × 2.5 mm²4 × 4 mm²4 × 6 mm²4 × 10 mm²4 × 16 mm²4 × 25 mm²4 × 35 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
5 Conducteurs en cuivre rigide câblé (multibrins) avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 5x : Rouge - Bleu - Jaune - Noir - Gris |
| Exemple de marquage | BEST CABLE 5X16mm² H05VV-R 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 5 × 1.5 mm²5 × 2.5 mm²5 × 4 mm²5 × 6 mm²5 × 10 mm²5 × 16 mm²5 × 25 mm²5 × 35 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
Caractéristiques
de construction
Caractéristiques
électriques
Caractéristiques
thermiques
Domaines
d’application
| Nature de l’âme | Cuivre rigide câblé - Classe 2 |
| Isolation | Polychlorure de vinyle - PVC/C |
| Gaine externe | Polychlorure de vinyle (PVC) |
| Bourrage | Polychlorure de vinyle (PVC) - BLANC |
| Forme du câble | Circulaire ⭕ |
| Rayon de courbure minimum | ρ = 6 fois le diamètre Ø extérieur du câble. En cours de pose, il convient de doubler cette valeur. |
| Type | Basse tension (BT) |
| Tension nominale | 300/500 Volt |
| Température maximale en régime permanent | 70 °C |
| Température maximale en court-circuit | 160 °C |
| Température d’utilisation | -5°C à +60°C |
| Comportement au feu | C2 : Non propagateur de la flamme. |
Mode de pose
À l'air libre, fixé aux parois ou posé sur chemins de câbles, tablettes ou autres supports, dans les vides de la construction.
