H05VV-F : 300/500 Volt
2 conducteurs
3 conducteurs
4 conducteurs
5 conducteurs

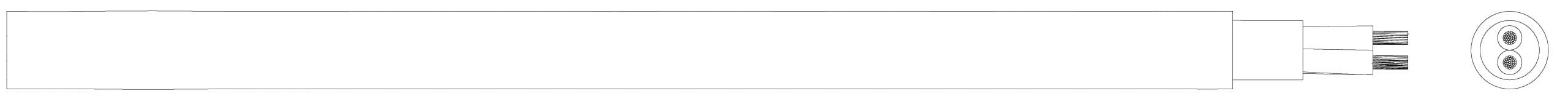

2 conducteurs en cuivre souple de classe 5, avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 2x : Rouge - Bleu |
| Exemple de marquage | BEST CABLE 2X1.5mm² H05VV-F 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 2 × 0.75 mm²2 × 1 mm²2 × 1.5 mm²2 × 2.5 mm²2 × 4 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

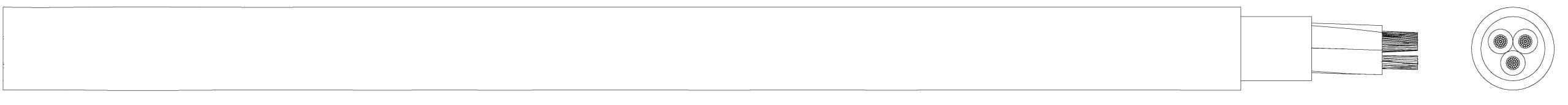

3 conducteurs en cuivre souple de classe 5, avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 3x : Rouge - Bleu - Jaune |
| Exemple de marquage | BEST CABLE 3X0.75mm² H05VV-F 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 3 × 0.75 mm²3 × 1 mm²3 × 1.5 mm²3 × 2.5 mm²3 × 4 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

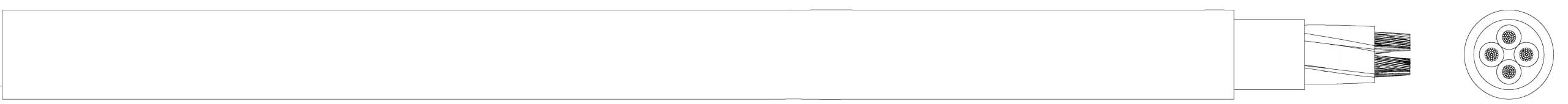

4 conducteurs en cuivre souple de classe 5, avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 4x : Rouge - Bleu - Jaune - Noir |
| Exemple de marquage | BEST CABLE 4X2.5mm² H05VV-F 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 4 × 0.75 mm²4 × 1 mm²4 × 1.5 mm²4 × 2.5 mm²4 × 4 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)

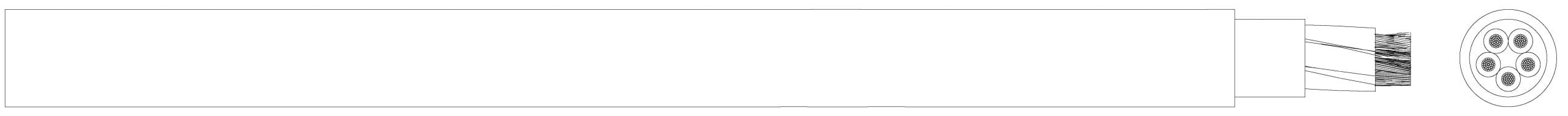

5 conducteurs en cuivre souple de classe 5, avec une isolation en Polychlorure de Vinyle (PVC) et une gaine en Polychlorure de Vinyle (PVC).
| Couleurs des phases | 5x : Rouge - Bleu - Jaune - Noir - Gris |
| Exemple de marquage | BEST CABLE 5X1.5mm² H05VV-F 300/500V CEI 60227 2024 Métrage |
| Sections nominales | 5 × 0.75 mm²5 × 1 mm²5 × 1.5 mm²5 × 2.5 mm²5 × 4 mm² |
NORMES DE PRODUIT
CEI 60228 & CEI 60227 & CEI 60332-1-2
Câble respectueux de l’environnement, fabriqué sans utilisation de plomb (Pb)
Caractéristiques
de construction
Caractéristiques
électriques
Caractéristiques
thermiques
Domaines
d’application
| Nature de l’âme | Cuivre souple – Classe 5 |
| Isolation | Polychlorure de vinyle - PVC/D |
| Gaine externe | Polychlorure de vinyle (PVC) |
| Bourrage | Polychlorure de vinyle (PVC) - BLANC |
| Forme du câble | Circulaire ⭕ |
| Rayon de courbure minimum | ρ = 6 fois le diamètre Ø extérieur du câble. En cours de pose, il convient de doubler cette valeur. |
| Type | Basse tension (BT) |
| Tension nominale | 300/500 Volt |
| Température maximale en régime permanent | 70 °C |
| Température maximale en court-circuit | 160 °C |
| Température d’utilisation | -5°C à +60°C |
| Comportement au feu | C2 : Non propagateur de la flamme. |
Mode de pose
Air libre.
